サービスのご案内特別高圧受変電設備の点検

東京電設サービスの受変電設備点検

受変電設備点検とは

電力会社から受電設備へ供給される電気は、7,000Vを超える特別高圧と600V(交流)を超え7,000V以下の高圧の2種類であり、これらの電気を受け取り、構内で使用する電圧まで落とす(降圧と呼びます)ための設備を総称して「受変電設備」と言います。

受変電設備は、電気事業法により設備の保安管理を行うことを義務付けられており、策定した保安規程に則って点検することになっています。この法定点検を受変電設備点検といいます。

点検の重要性

  • 受変電設備点検は、受変電設備を安定的に運用する上で大切な点検であり、これらを怠ると、受変電設備の損壊により構内全域が停電し工場の生産設備やビルのテナント営業に支障をきたすだけでなく、近隣の住宅やビル・工場なども停電する「波及事故」に発展し、多大な損害賠償を請求されるケースもあります。


    当社は、受変電設備の中でも、特別高圧の受変電設備を専門に実施しており、東京電力パワーグリッドの約1600箇所の変電所のメンテナンスをはじめ、電力会社以外のお客さまにもサービスを展開しております。


TDSが選ばれる理由

  • POINT.1

    様々なメーカーに対応

    特別高圧の受変電設備は、メーカーしか点検ができないと思われがちですが、東京電力パワーグリッドの変電所をメンテナンスしてきた経験から、様々なメーカーの機器に対応した点検を実施いたします。

    ※当社では、日立製空気遮断器(OPG)の保全技術(点検・修理)、および高岳製作所製碍子型遮断器(SCB)の保全技術(点検・修理)をメーカーから技術移管されています。

  • POINT.2

    特別高圧・高圧設備を一括点検

    メーカーを問わず対応でき、また複数の設備を一括して点検することが可能です。これまで分割して発注していた点検をまとめることで、業務負担の軽減やコスト低減などのメリットがあります。

  • POINT.3

    ニーズに合わせた施工方法

    東京電力の様々な設備形態で培ったノウハウや高度な点検技術により、設備停止の最短化や大規模設備の短期施工、設備停止を伴わない診断(部分放電測定による絶縁診断)や、非破壊による診断(変電機器外部診断)など、お客さまのニーズに合わせたフレキシブルな施工方法をご提案いたします。

  • POINT.4

    化学分析を専門に行う組織を保有

    当社の化学分析を行う社員は、電気設備の保守経験を有した技術者であるため、化学分析結果が示す情報を現場の事象とリンクさせ事故原因を究明できる強みを持っています。
    このため、通常の変圧器等の絶縁油分析やPCB濃度分析の他に、ケーブル事故の原因調査や劣化診断など、高度な分析にも対応したサービスをご提供しております。

  • POINT.5

    点検に合わせた補修も可能

    当社では、点検等の設備停止に合わせて、不具合箇所の補修も一括して実施可能なため、補修のための無駄な停止作業も必要ありません。
    継続して点検していただくことで、補修時期などの提案も行い、効率的な設備維持管理プランをご提案いたします。

  • POINT.6

    中立的な立場で診断

    当社は、東京電力の設備をメンテナンスしてきた経験で培った電気設備ユーザーとしての中立的な立場から、公平・公正な診断結果をご提示いたします。

  • POINT.7

    リピート率95%以上の満足度

    電力会社の保守で培った、作業安全を最優先に考慮したきめ細かく丁寧な施工やデータによるトレンド管理など、設備のライフサイクルを考慮した付加価値の高い点検をご提供します。

サービス概要

当社では、特別高圧の受変電設備を中心に、お客さまのニーズに応え、かつ保安規程に則った質の高い法定点検を全てのメーカーに対応して実施します。

対象設備
  • 特別高圧受変電設備(22kV~154kV)
  • 特別高圧受変電設備~高圧受変電設備の一括点検

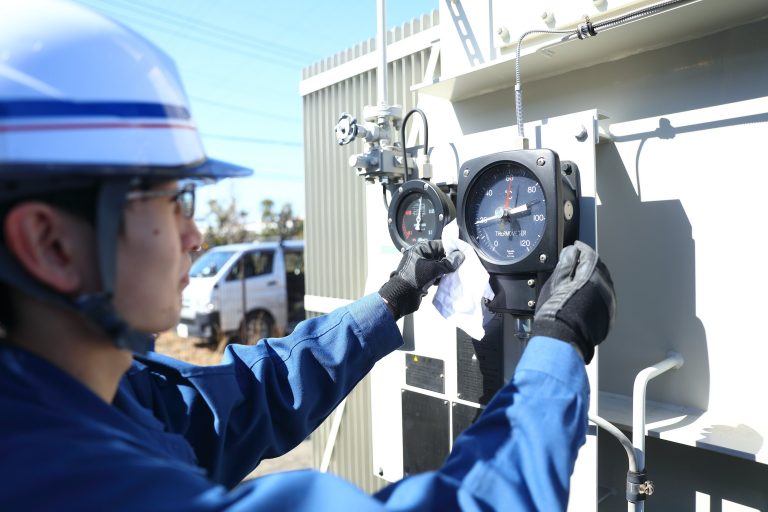

変圧器点検

外観点検、各部清掃、締付点検、補器類点検、絶縁抵抗測定、絶縁油試験など

  • 外観点検

  • 締付確認

  • 補器類の点検清掃

遮断器点検

外観点検、各部清掃、操作機構点検、可動部注油、絶縁抵抗測定、操作試験、動作時間測定など

  • 動作時間測定

  • 可動部注油

  • 絶縁抵抗測定

投入時間測定結果
投入時間測定結果
開放時間測定結果

ガス絶縁開閉装置点検

外観点検、各部清掃、締付確認、遮断器・断路器点検、絶縁抵抗測定、操作試験、ガスリーク試験など

  • 遮断器・断路器点検

  • 操作試験

  • 締付確認

キュービクル点検

外観点検、各部清掃、締付確認、内部装置点検、絶縁抵抗測定、操作試験など

  • 変圧器清掃

  • 締付確認

  • 各部清掃

保護継電器試験

外観点検、各部清掃、配線締付確認、各種試験(動作値、動作時間測定、位相特性、比率特性など)

  • 保護継電器試験

  • 測定装置

  • 各種試験

直流電源装置

(整流器)外観点検、各部清掃、絶縁抵抗測定、入出力電圧測定など
(蓄電池)外観点検、各部清掃、内部抵抗測定、端子電圧測定、比重測定、均等充電など

蓄電池については、実容量をセル単位に短時間で測定できる「蓄電池の劣化診断」も別途可能
蓄電池の劣化診断技術のページへ >

  • 蓄電池の各種測定

  • 各部清掃

  • 蓄電池の劣化診断

シーケンス試験

保護継電器などを動作させて、しゃ断器の動作や、関係箇所への表示・警報を確認

  • シーケンス試験報告書例

  • 開閉操作試験

高圧ケーブル劣化診断 ※オプション項目

受変電設備点検に合わせてケーブルの劣化診断も承っております。
合わせて点検することで停止調整の手間や現場管理費等のコストメリットもあり、お勧めです。



高圧ケーブル劣化診断技術のページへ

  • 交流重畳法

  • 直流漏れ電流法

よくあるご質問(FAQ)

Q

マンションやスーパー、小規模ビルなどの高圧受電設備の点検は行っていますか?

A

弊社では 特別高圧受電のお客さま設備のメンテナンスをメインに行っておりますので、小規模容量の高圧設備や低圧設備を含む設備などの点検につきましては、大変申し訳ございませんが承りかねます。
特別高圧設備と高圧設備どちらも保有されている場合は、メーカー問わず一括した点検を承っていますのでご相談ください。
特別高圧設備と高圧設備をまとめて点検することで、業務負担の軽減やコスト低減などのメリットがあります。

Q

点検の費用はどのくらいかかりますか?

A

ご依頼いただく設備の仕様や現場の状況、条件等によって異なりますので、現場を確認させていただいた上で、個々にお見積もりをさせていただいております。

Q

点検時には電気を止める必要がありますか?

A

お客さまの設備形態にもよりますが、停止範囲を分けて交互に点検するなど、お客さまのご要望にできるだけ応えたプランを検討いたしますので、お気軽にご相談ください。
また、保安規程に基づく点検以外にも、通電状態で健全性を確認できる診断もございますので、お困りごとがございましたら、お問い合わせフォームからお気軽にご相談ください。

受注実績

    • M株式会社 様

      • サービス業

      件名

      • 特高・高圧受変電設備点検
    • 受注概要

      大型工場の特高・高圧受変電設備点検
      特高変電所:1箇所
      小規模高圧変電所:61箇所
      22kV以上C-GIS点検
      66kV油入変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下油入変圧器点検
      6kV以下電力用コンデンサ点検
      低圧気中遮断器点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      変圧器絶縁油一般特性試験
      変圧器絶縁油油中ガス分析
      変圧器水分量測定

    • J株式会社 様

      • 電気機器

      件名

      • Iビル 特高・高圧受変電設備点検
    • 受注概要

      データセンタービルの特高・高圧受変電設備点検
      特高変電所:1箇所
      大規模高圧変電所:2箇所
      22kV以上C-GIS点検
      66kV油入変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下モールド変圧器点検
      6kV以下電力用コンデンサ点検
      低圧気中遮断器点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      分電盤低圧設備絶縁抵抗測定
      蓄電池点検
      充電器点検
      変圧器絶縁油一般特性試験
      変圧器絶縁油油中ガス分析

    • 学校法人N 様

      • その他

      件名

      • N病院 電気設備保安検査(特高設備)
    • 受注概要

      大学付属病院の特高・高圧受変電設備点検
      特高変電所:1箇所
      高圧変電所:7箇所
      22kV以上C-GIS点検
      22kV乾式/モールド変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下油入変圧器点検
      6kV以下モールド変圧器点検
      6kV以下電力用コンデンサ点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      蓄電池点検
      充電器点検

    • G株式会社 様

      • サービス業

      件名

      • Kビル 特高・高圧受変電設備点検
    • 受注概要

      データセンタービルの特高・高圧受変電設備点検
      特高変電所:1箇所
      大規模高圧変電所:10箇所
      22kV以上C-GIS点検
      66kV油入変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下モールド変圧器点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      蓄電池点検
      充電器点検

    • 株式会社S 様

      • 不動産業

      件名

      • Sビル 特高・高圧受変電設備点検
    • 受注概要

      大型オフィスビルの特高・高圧受変電設備点検
      特高変電所:1箇所
      大規模高圧変電所:8箇所
      22kV以上C-GIS点検
      66kVガス変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下モールド変圧器点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      分電盤低圧設備絶縁抵抗測定
      蓄電池点検
      充電器点検

    • 株式会社N 様

      • サービス業

      件名

      • N空港 高圧受変電設備点検
    • 受注概要

      大型空港ビルの高圧受変電設備点検
      大規模高圧変電所:16箇所
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下モールド変圧器点検
      低圧気中遮断器点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験

    • T株式会社 様

      • 不動産業

      件名

      • Kセンター 特高・高圧受変電設備点検
    • 受注概要

      大型スポーツ施設の特高・高圧受変電設備点検
      特高変電所:1箇所
      大規模高圧変電所:7箇所
      22kV以上C-GIS点検
      22kVガス変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下モールド変圧器点検
      6kV以下電力用コンデンサ点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験

    • 株式会社M 様

      • サービス業

      件名

      • S施設 特高・高圧受変電設備点検
    • 受注概要

      大型商業施設の特高・高圧受変電設備点検
      特高変電所:1箇所
      大規模高圧変電所:2箇所
      22kV以上C-GIS点検
      22kV乾式/モールド変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下油入変圧器点検
      6kV以下モールド変圧器点検
      6kV以下電力用コンデンサ点検
      継電器試験
      計器試験
      接地抵抗測定
      総合シーケンス試験

    • M株式会社 様

      • サービス業

      件名

      • R施設 特高・高圧受変電設備点検
    • 受注概要

      大型商業施設Rの特高・高圧受変電設備点検
      特高変電所:1箇所
      大規模高圧変電所:7箇所
      22kV以上C-GIS点検
      22kV油入変圧器点検
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下油入変圧器点検
      6kV以下モールド変圧器点検
      6kV以下電力用コンデンサ点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      分電盤低圧設備絶縁抵抗測定
      蓄電池点検
      充電器点検
      変圧器絶縁油一般特性試験
      変圧器絶縁油油中ガス分析

    • 株式会社Z 様

      • 不動産業

      件名

      • Wビル 高圧受変電設備点検
    • 受注概要

      大型オフィスビルの高圧受変電設備点検
      大規模高圧変電所:6箇所
      高圧・低圧キュービクル点検
      6kV以下真空しゃ断器点検
      6kV以下モールド変圧器点検
      継電器試験
      接地抵抗測定
      総合シーケンス試験
      分電盤低圧設備絶縁抵抗測定
      VCB部品交換
