サービスのご案内GE製IED/多機能一体型保護・制御装置

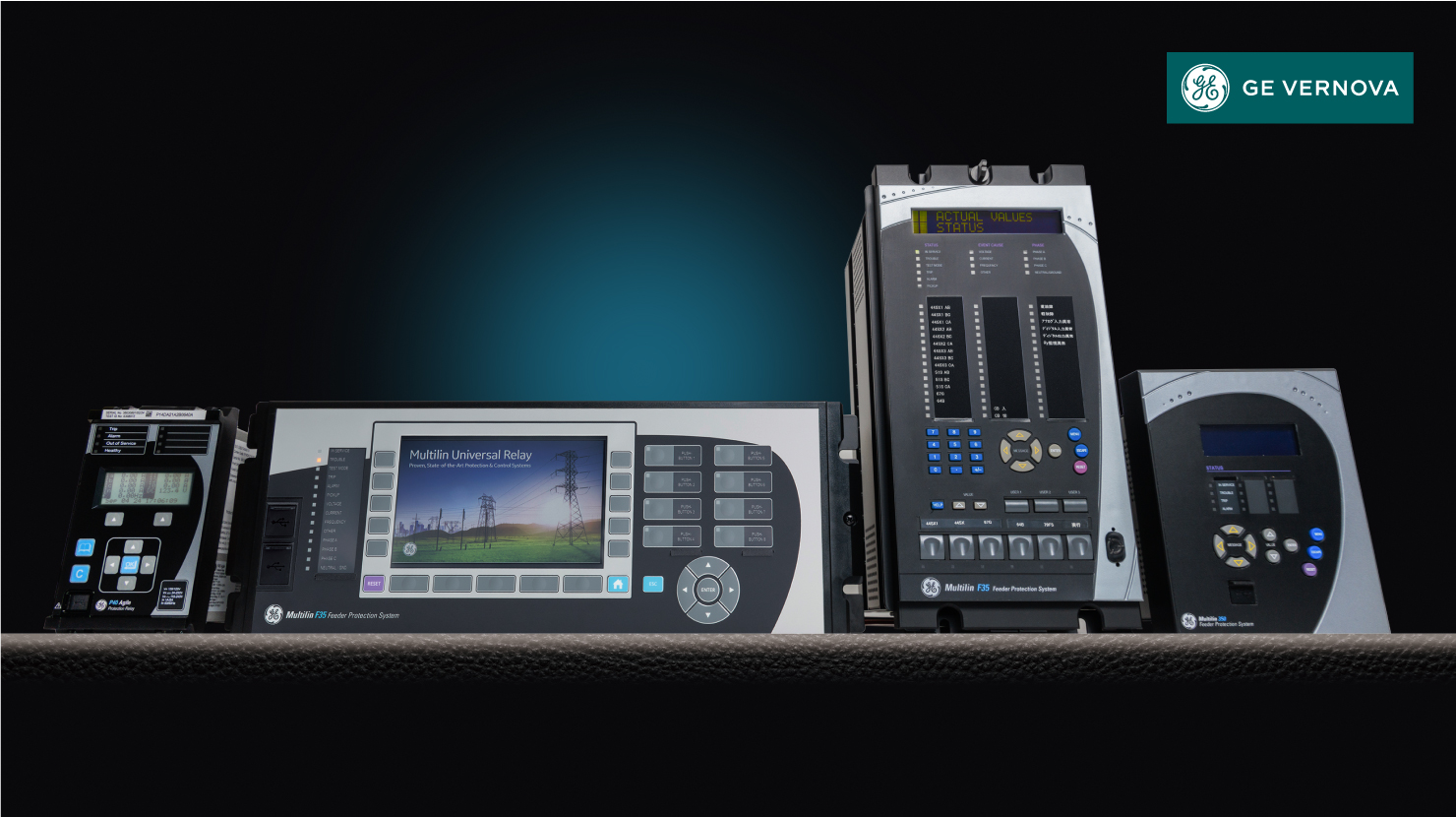

GE製IEDとは

IEDとはIntelligent Electronic Deviceの略称で、多機能で柔軟性に富んだ保護・制御・記録・計測機能を一体化した汎用デバイスを、ユーザーがそれぞれの用途に応じて機能をセッティングし、使用できるような汎用化された装置です。

GE製IEDは、世界の多様な系統条件と環境条件に適合し、高い製品信頼性を誇る製品であることから、北米・欧州・アジアなど世界各国の様々な電力施設で広く採用されています。

また、スマートグリッド構想の一つである変電所の高度化に必要な構内ネットワークの接続・通信規約の標準規格(IEC61850)にも準拠しています。

GE製IEDが選ばれる理由

TDSが選ばれる理由

  • POINT.1

    TDSなら10年保証

    TDSなら10年間の長期製品保証が付きます。
    さらに、部品点数を減らすことで故障率も低減し、かつ電源部は電解コンデンサレスのため、電源部の寿命も長く信頼性の高い製品となっております。

    ※長期製品保証は一部対象外となる機種があります。

  • POINT.2

    安心のGE社正規代理店

    日本で唯一アフターサポートまで実施できるGE社正規代理店です。
    関東一円に15箇所の事業所を有しており、もしものトラブル時にも迅速に対応いたします。
    また、日本語対応もいたしますのでご安心いただけます。

  • POINT.3

    狭いスペースでも更新可能

    狭小スペースでも元位置で更新工事ができるレトロフィット工法(澁澤賞受賞)により、必要な機器のみ部分更新することで、無駄なコストを削減いたします。

  • POINT.4

    トラブル時も仮設装置で迅速復旧

    保護リレーの不具合発生時に、緊急用として1日で設置できる仮設用の製品も、ご要望により製作いたします。

  • POINT.5

    お客さまニーズに合わせてカスタマイズ

    汎用型のため、お客さまのニーズに合わせてプログラムをカスタマイズ!施工面においても、設備停止期間を短縮した工程を検討したり、トラブル時に影響範囲を最小化するリレー整定をご提案いたします。

  • POINT.6

    監視システムも安価に構築

    IEDの持つ監視・制御機能を活用することで、24時間監視システムを安価に構築することができます。
    再エネ発電所等の保護制御にIEDを使用することで、同時に監視システムも合わせて構築されるお客さまが多いです。

動画

動画で知る「GE製IED」

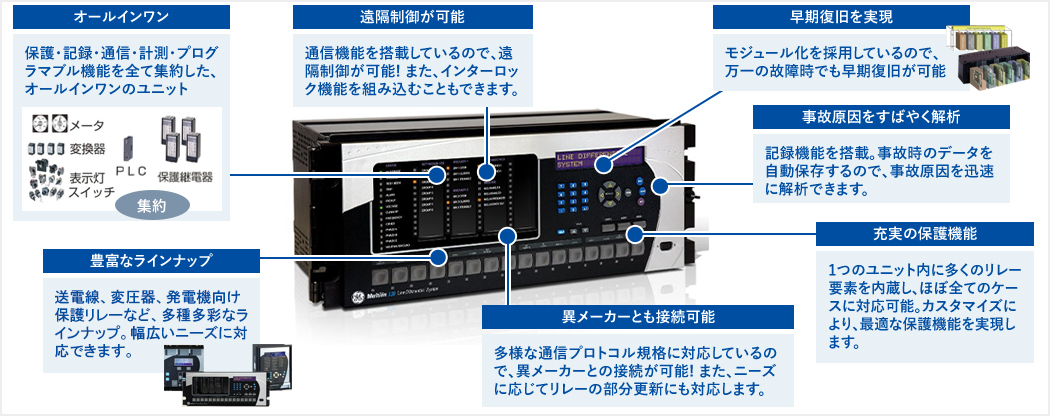

GE製IEDの概要と特長

低コスト・短納期

共通モジュールに対して種々のソフト入力により各種リレーが作れるため、ハードの量産化による低コスト化、短納期を実現します。

※GE社にて年間約2万台を生産



さらに、モジュール化により万一の故障時もモジュール交換により早期復旧が可能となりました。





【共通のモジュール構成】
*電源モジュール
*CPUモジュール
*CT/VTモジュール
*接点入出力モジュール

*トランスジューサーモジュール

*通信モジュール

モジュール化

高信頼性

ソフトウェアでシーケンス回路を構築できるため部品点数が減り、信頼性が向上するとともに、盤の面数や工数の削減にもつながり、コストダウンも図れます。

また、電源においても、電解コンデンサレス電源を採用しているため、寿命も長く電源部における信頼性も向上しております。

多機能・コンパクト

保護・制御・計測・記録・通信などの様々な機能が統合し、一つの装置内にコンパクトに収納。
また、通信ネットワークを活用することで、リレーから得られる様々なデータを効率よく一括管理することが可能です。

1つのユニットに全ての機能を集約

GE製IEDの各種機能について

  • 保護機能(Protection)

    ・1つユニット内に多くのリレー要素を内蔵
    ・ユーザー側で使用する要素を選択
    ・単純なRelay要素を作成可能
    ・URシリーズにて、ほぼ全ての状況に対応可能

    用途ごとに応じたラインナップ
    ・送電線保護   L90 / L30 / D60 / D30
    ・発電機保護   G60 / G30
    ・変圧器保護   T60 / T35
    ・フィーダー保護 F60 / F35
    ・モーター保護  M60  etc ・・・

  • 各種保護要素を内蔵

  • 制御機能(Control)

    ・リレー、タイマー、論理式、外部接点入力を組み合せて、内部でロジックシーケンスを簡単に構築
    ・オールインワンのため、外部タイマーや補助リレーが不要
    ・フロントパネルのプッシュボタンにて、外部機器への制御信号を出力可能

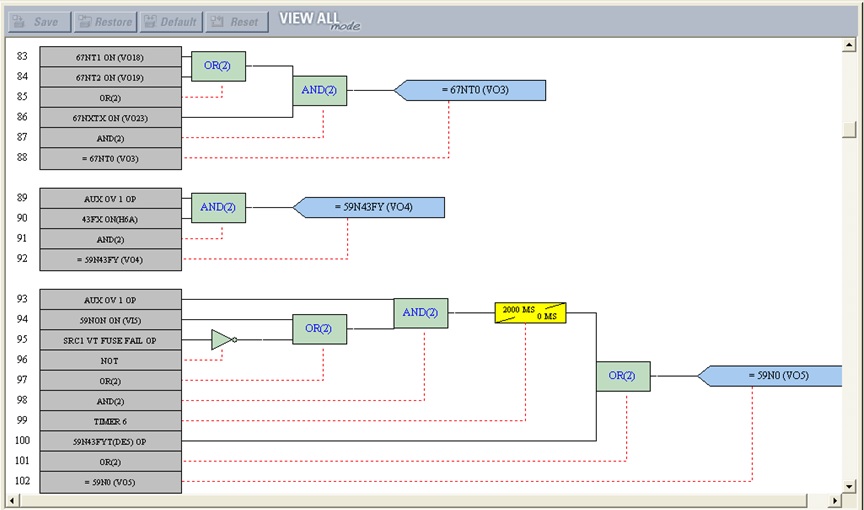

  • ロジックシーケンス

  • 計測機能(Metering)

    主回路の電圧・電流などの計測値表示や、過去の最大値や最小値などを確認することができます。
    また、専用ソフトを用いることで、PCにデータを取り込み、右図のようなベクトル表示をさせることも可能です。

    ・電流、電圧、電力、力率等を数値及びベクトルにて表示可能(PC接続時)
    ・温度、圧力、流量等のRTDや4-20mAの電流信号を入力し表示可能
    ・各計測値を4-20mAの電流信号で外部へ出力可能

  • PCによるベクトル表示

記録機能(Record & Oscillography)

動作記録ならびに故障記録を装置内に記録保存することが可能です。また、専用ソフトを用いることで、PCにデータを取り込み、オシロ波形などを表示させるなど、様々なデータ解析が可能です。
・内部ロジック、リレー要素の状態、外部信号の入力の有無等をμs単位で動作履歴として記録(Event Record)
・設定により自動的に事故時の電流、電圧、リレー動作信号を波形として記録(Oscillography)
・電流、電圧、力率、温度、圧力等ユニットに入力されている情報を断続的に保存(Data Logger)
・電線路の事故点の標定(Fault Locator)

  • オシログラフ

  • データロガー

通信機能(Communication)

多様な通信プロトコル規格に対応しているため、様々な装置との接続や、装置相互間での情報の受け渡しが可能となっています。
また、主要製品はRS-232/RS-485ポート、Ethernetポートを備えています。
・ネットワーク接続し、互いの情報を受渡しシーケンス構築が容易
・遠方で、各リレーの情報確認・整定変更が可能
・VPMを使用し、簡易遠方監視装置の構築が容易
・独立した3つの通信ポートで、各々IPアドレスの設定が可能(Ver.7.0~)
・主な対応プロトコル:Modbus / DNP3.0 / IEC61850 / IEC60870-5-104 / TCP/IP

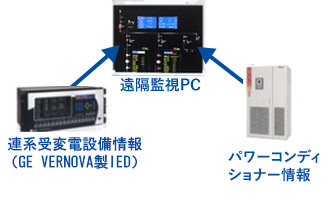

監視イメージ

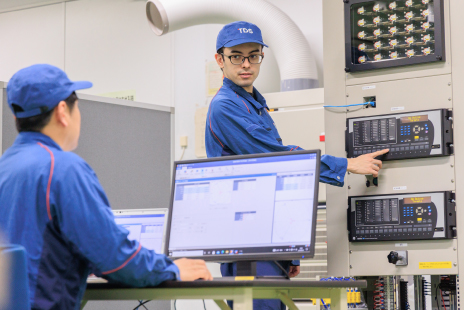

サービス概要

当社では、IEDの販売だけでなく、システム設計から現地への据付工事、その後のアフターメンテナンスまでを一括でご提供しております。
※日本でアフターサポートまで展開をしているGE社の正規代理店は当社のみです。

対象設備
  • 各種発電所
  • 特別高圧受変電設備
  • 高圧受電設備全般
  • ユニット販売

    IEDのユニット販売では、以下の3つのメニューからお選びいただけます。

    ①ユニット本体のみの販売
    ②ユニット本体+システム設計
     →ユニット本体にお客さまのニーズに合わせたシステムプログラミングを実施
    ③ユニット本体+システム設計+工場出荷試験
     →②で完成したユニットを試験して出荷いたします。

  • システム設計~製造~現地据付工事~保守点検

    お客さまの設備やニーズに合わせてIEDを設計し、当社内でプログラミングを行い、現地で据付工事をいたします。

    【施工メニュー例】
    ・プログラミングしたIEDの現地据付工事・試験および既設リレーの撤去
    ・プログラミングしたIEDを継電器盤として製作し出荷(現地据付工事・調整も可)

  • ・その他現地対応
     →技術員の派遣
     →製品(IED)に関する研修の実施
     →緊急時の不具合対応(他メーカー製品も対応可能です)
     →リレー整定の検討
     →予備品の保管 など

    なお、IEDは米国GE社製ですが、当社社員が対応いたしますし、必要な箇所は日本語のマニュアルも作成しておりますので、英語の心配もありません。

製品ラインナップ

使用目的別に、代表的なGE製IEDの機種を以下に示します。

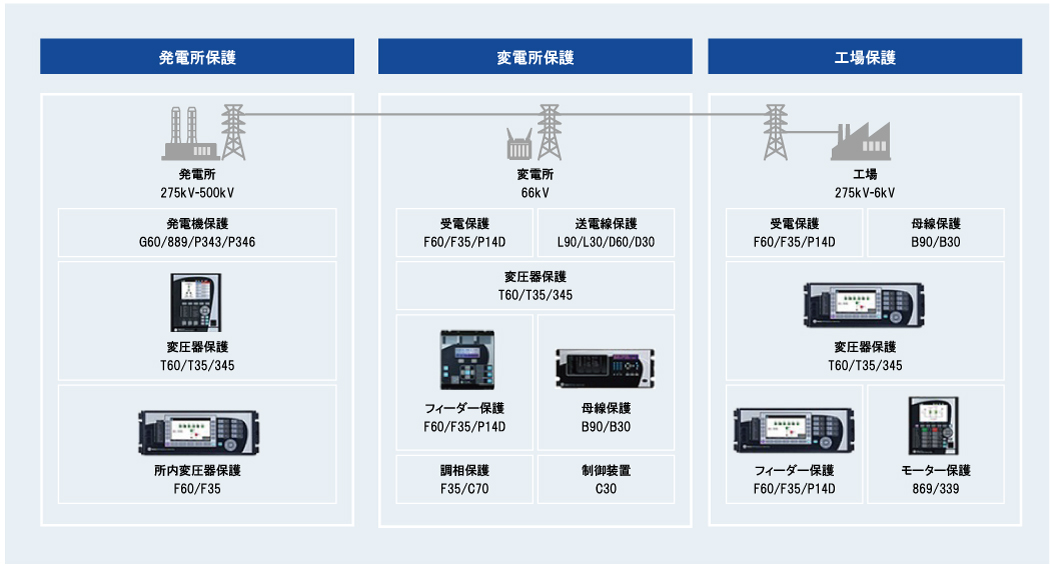

設備形態によるIEDの分類

GE社製継電器一覧

詳細なラインナップと内蔵要素をまとめた資料はこちらからダウンロードできます。

ダウンロードはこちらから

IED日本語マニュアル

ラインナップ マニュアル
発電機保護リレー G60 PDFダウンロード
G30 PDFダウンロード
コントローラーシステム C30 PDFダウンロード
遮断機保護システム C60 PDFダウンロード
コンデンサー・バンク保護及び
制御システム
C70 PDFダウンロード
ネットワーク安定性及び
同期フェザー計測システム
N60 PDFダウンロード
変圧器保護リレー T60 PDFダウンロード
T35 PDFダウンロード
母線保護リレー B90 PDFダウンロード
B30 PDFダウンロード
フィーダーリレー F35 PDFダウンロード
F60 PDFダウンロード
送電線保護リレー L90 PDFダウンロード
L30 PDFダウンロード
L60 PDFダウンロード
距離リレー D30 PDFダウンロード
D60 PDFダウンロード
モーター保護リレー M60 PDFダウンロード

適用事例

水力発電所用保護リレー

水力発電所の発電機保護、送電線保護、主変変圧器保護および局配変圧器保護にそれぞれIEDを適用いたしました。



適用したIED
①発電機保護(G60)
②送電線保護(F35)
③主変変圧器保護(T35)
④局配変圧器保護(T35)

  • 施工後のIEDの配置

可搬型リレー

離島などの場合、万一故障した際に復旧に長期間を要することが想定されるため、可搬型のリレーを予備として用意しておくと、もしもの際にそのまま制御盤へ接続することで、すぐに復旧することができます。

  • 可搬型IED

緊急仮設盤設置

他社製の発電機保護リレーに不具合が発生し、修理に数ヶ月を要することが判明したため、当社にて緊急用にIEDによる発電機保護継電器を一日で設置いたしました。

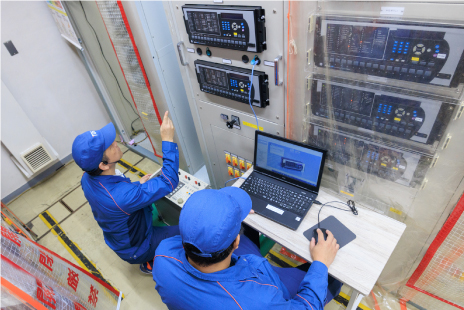

  • 施工中の様子

  • 施工後の設置イメージ

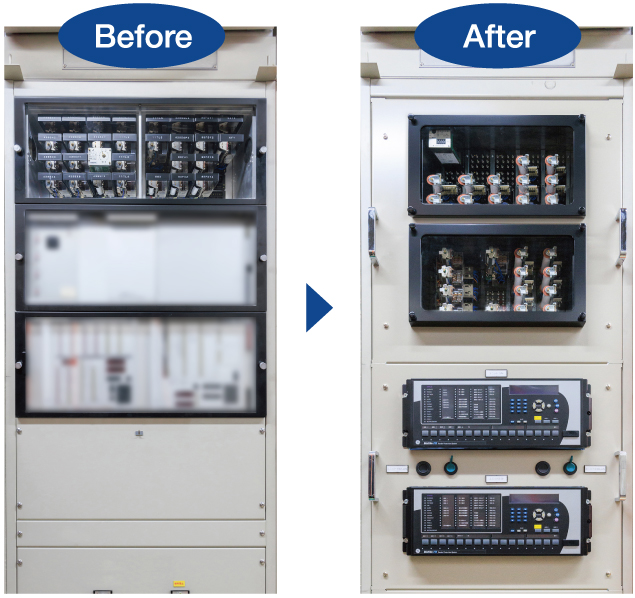

レトロフィット工法(澁澤賞受賞)

特性劣化したリレーだけを更新したいが、元位置での施工は作業工程が長くなってしまうというトレードオフの関係にある更新工事を、多機能を有したIEDを活用し、元位置でかつ短納期での更新工事を可能にしたのが、レトロフィット工法です。

【技術情報】コスト低減と停止期間の短縮を両立するレトロフィット工法!(澁澤賞受賞工法)

  • 施工前

  • 施工後

受注実績

    • K株式会社 様

      • 電気・ガス業

      件名

      • N発電所1号発電機、3号発電機保護継電器盤他購入
    • 受注概要

      発電機保護継電器×4、変圧器保護継電器×10

    • 群馬県企業局 様

      • 自治体

      件名

      • 高津戸・沢入発電所/小平・東発電所/白沢・利南発電所 保護継電器取替外工事
    • 受注概要

      高津戸・沢入発電所:発電機保護継電器×2、変圧器保護継電器×2、フィーダー保護継電器×1
      小平・東発電所:発電機保護継電器×2、変圧器保護継電器×2、フィーダー保護継電器×2
      白沢・利南発電所:発電機保護継電器×2、変圧器保護継電器×1、フィーダー保護継電器×2

    • 長野県企業局 様

      • 自治体

      件名

      • 裾花発電所 保護継電器取替工事
    • 受注概要

      発電機保護継電器×2、変圧器保護継電器×2、フィーダー保護継電器×1

    • N株式会社 様

      • パルプ・紙

      件名

      • 受変電保護継電器リレー購入他
    • 受注概要

      送電線保護継電器×1、変圧器保護継電器×4、フィーダー保護継電器×4

    • J株式会社 様

      • 鉄鋼

      件名

      • O火力発電所1号リフレッシュ工事 中央変電所遮断器改造
    • 受注概要

      発電機保護継電器×2、送電線保護継電器×2、フィーダー保護継電器×2

    • 株式会社D 様

      • 精密機器

      件名

      • 発電機保護継電器購入他
    • 受注概要

      発電機保護継電器×10、変圧器保護継電器×9、送電線保護継電器×4、フィーダー保護継電器×16、コントローラー×33

    • 株式会社C 様

      • 建設業

      件名

      • GE社製IEDの購入
    • 受注概要

      フィーダー保護継電器×16、変圧器保護継電器×1、コンデンサ保護継電器×2、コントローラー×1

    • 株式会社H 様

      • 電気機器

      件名

      • GE社製IEDの購入
    • 受注概要

      発電機保護継電器×34、変圧器保護継電器×23、送電線保護継電器×2、コントローラー×1

    • 株式会社H 様

      • 電気機器

      件名

      • GE製IEDの購入
    • 受注概要

      発電機保護継電器×54、変圧器保護継電器×2、フィーダー保護継電器×1

    • 株式会社H 様

      • 電気機器

      件名

      • フィーダーリレー他
    • 受注概要

      フィーダーリレー×49、変圧器保護継電器×4
